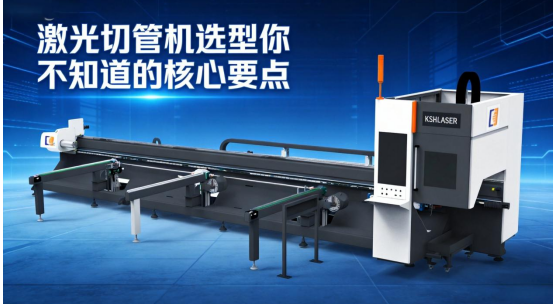

激光切管機選型你不知道的核心要點

選購切管機，核心需重點關注四大核心部件及自動化配置，分別是托架卡盤、自動上下料、切割頭、套料軟件，其性能直接決定加工精度、效率及耗材損耗，以下是詳細選型要點梳理：

一、托架：加工精度的核心保障

托架的選型直接決定加工零件的精密度，分為前托架和后托架，需根據管材規格、精度要求及毛坯特性合理選擇。

1.  前托架：選型由加工零件（管材）長度決定。若加工管材較長，需選用伺服托架；若對加工精度有更高要求，需額外配備上導向機構——不僅能在垂直方向托舉管材，還能在水平方向從兩側限制管材位移，避免加工過程中出現偏移。

2.  后托架：選型取決于毛坯材料的特性，主要分為氣動托架和伺服托架，兩者差異顯著：

    - 氣動托架：僅能固定在一個高度，無法跟隨管材旋轉調整。若用于切割薄壁管、細長管，管材高速旋轉時易產生撓度，出現擺動，影響加工精度，僅適用于精度要求不高、管材厚度適中的場景。

    - 伺服托架：可跟隨管材旋轉實時調整高度，適配性更強。若加工精度要求高、管材較薄且管徑較小，必須選用伺服托架，能有效避免管材擺動、變形，保障加工精度。

二、卡盤：夾持穩定性的關鍵，直接影響切割精度

卡盤主要分為電動卡盤、氣動卡盤、數控卡盤三類，其中氣動卡盤應用最廣泛，選型需重點關注卡盤類型、夾爪規格及壓力控制方式。

1.  卡盤類型對比：

    - 氣動卡盤：結構簡單、故障率低、夾持精度高，是目前最普及的類型，適配絕大多數常規加工場景，優先推薦。

    - 電動卡盤：價格最低，通過直流電機驅動減速機、絲桿，帶動夾爪運動，但存在明顯短板——夾持力不足，易出現夾不緊、夾不準的問題，且頻繁卡頓；傳動絲桿易被污染、卡死，穩定性差，不推薦任何場景使用。

    - 數控卡盤：精度最高，但成本較高，適用于高端精密加工場景，常規加工無需選用。

2.  夾爪類型：分為全行程夾爪和半行程夾爪，核心差異在于適配管徑范圍及使用便捷性：

    - 全行程夾爪：適配范圍廣，例如300直徑的卡盤，可直接夾持20-300mm的管材，無需拆卸調整，使用便捷且精度穩定。

    - 半行程夾爪：適配范圍分段，例如200-300mm為一個檔位，200mm以內需拆卸夾爪重新安裝，每次安裝后需精細打表校準，不僅操作繁瑣，還會降低夾持精度，不推薦頻繁更換管材規格的場景。

3.  壓力控制：不同廠家的壓力控制方式差異較大，直接影響薄壁管加工精度：

    - 傳統手動調壓：通過安裝減壓閥，依靠氣壓調節夾持松緊，需在夾持前手動調整，每更換一種管材就需重新調氣壓，操作麻煩，精度較差；尤其切割薄壁管時，壓力稍大就會導致管材變形，影響切割精度，目前多數廠家仍采用這種方式。

    - 電氣比例閥自動調壓：推薦有薄壁管加工需求的場景選用，可自動調節夾持壓力，還能存儲壓力參數，形成零件夾持?jǐn)?shù)據庫，后續加工同類管材可直接調用，操作便捷且精度更高，有效避免薄壁管變形。

三、切割頭：適配管材類型，兼顧切割效果與防干涉

切割頭的選型需根據管材類型、形狀及切割需求確定，核心分為尖角切割頭和常規切割頭，兩者適配場景明確：

1.  尖角切割頭：適配薄壁管、異形管、H型材料等特殊形狀管材。其干涉空間小，噴嘴尖傳感器較尖，管材旋轉時不易碰撞切割頭，能順利完成不規則曲線切割，但切割斷面效果相對一般。

2.  常規切割頭：適配角鋼、槽鋼、圓管、方管、矩形管等常規管材。不僅切割斷面平整、效果好，還能適配更厚的管材，滿足絕大多數常規加工需求，是應用最廣泛的類型。

四、套料軟件：批量加工的“省料關鍵”，不可或缺

套料軟件的核心作用是優化套材排版、節省原材料，尤其適用于批量加工場景——目前市面上所有切管機自身都無法完成多零件混排，若有以下需求，必須配套套料軟件：

1.  多零件混排、共邊切割需求；

2.  加工角鋼、槽鋼、H型鋼、異形曲面等特殊管材。

若無套料軟件，批量加工時無法合理利用管材，易造成原材料浪費，增加加工成本。

五、自動化配置：適配批量加工，提升效率

切管加工與切板不同，管材切割量較小，需頻繁上料、下料，自動化配置的選型需結合加工批量及管材規格更換頻率：

1.  自動化選型原則：若批量加工同種規格管材，建議選擇自動化配置，可大幅減少人工操作，提升加工效率；若需頻繁更換不同規格管材，自動化上料功能實用性不強，無需額外配置。

2.  上料架類型：分為半自動和全自動，兩者差異如下：

    - 半自動上料架：無法實現整捆管材解捆，需人工將管材排列整齊后上料，適合小批量、多規格管材加工。

- 全自動上料架：可實現整捆管材自動解捆，將一捆管材放入后，設備可自動解捆、分料、送料，無需人工干預；進一步分為解帶式和鏈條式，選型需結合自身項目的加工規模、管材類型，選擇適配的全自動方案。
